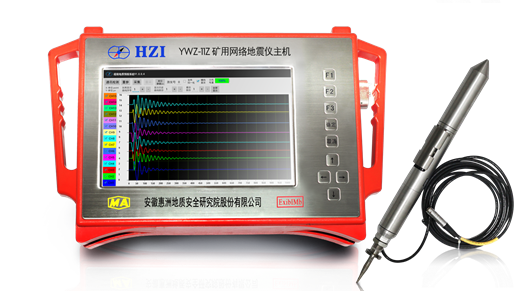

YWZ11矿用网络地震仪
该仪器。主要应用于解决煤矿巷道掘进期间超前探测前方地质构造情况问题,也可用于隧道地质超前预测预报,隧道围岩等级划分、地质灾害与环境调查、水利工程病害调查、矿产资源勘查、工程地质勘察等领域。
该系统利用反射地震勘探原理,由地震仪、激发及接收系统三部分组成。
二、主要功能
1、回采工作面构造发育情况探查--反射共偏移法。
2、煤矿掘进巷道地质情况超前探测,可探测巷道前方构造发育、陷落柱发育、煤层破碎情况、煤层厚度急剧变化等情况--MSP法。
三、主要特点
1. 双采集模式,可同时接入速度型传感器和MEMS加速度传感器的信号采集,兼顾深部与浅部地震信号。
2. 采样频率高, 高可至1.25MHz,满足超浅层地震信号采集。
3. 信号采集能力强,MEMS传感器频响范围广,解决传统速度型传感器高频信号响应差的问题。
4. 探测精度高,24bit高速AD及前置2-4~27倍程控增益,可以有效获取地震波场弱信号,浅层精细探测能力尤为突出。
5.施工布置简单,可根据人员安排灵活布置炮点、检波器,施工简单、方便。
6. 可适用于放炮、锤击等多种振源地震超前探测。
7. 软件功能完备,配置兼具数据采集与处理的专业系统软件,可实现数据的采集、显示、管理、对比、处理成像及判别分析,具有一键成图与在线分析功能。
8.智能化Android系统平台、可联网、高清彩色触摸屏及机械辅助按键,人机交互便捷,后期可升级为工作面构造探测设备。
